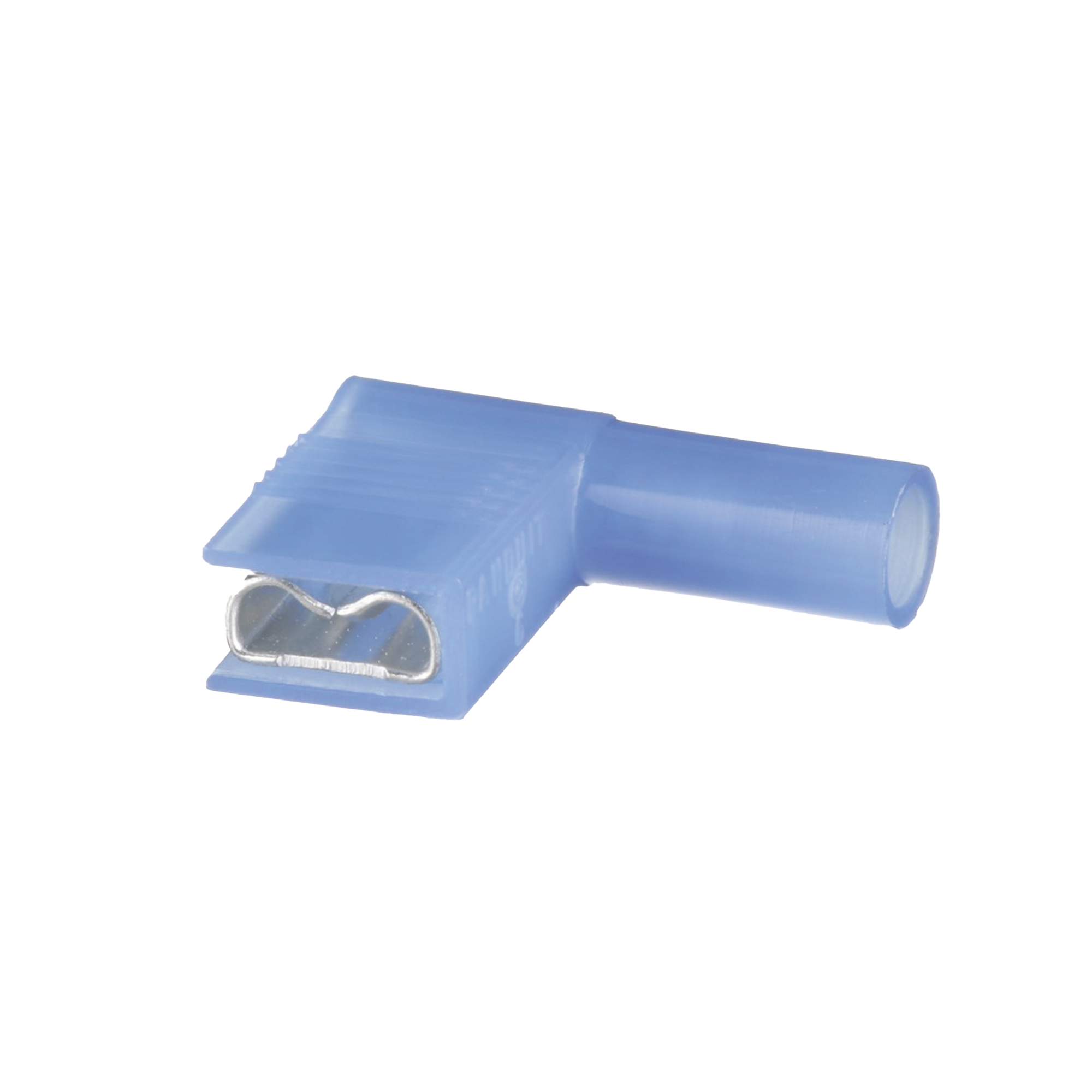

Terminal de Desconexión Hembra Pan-Term™ a 90º, Color Azul, Nylon, para cable 14-16 AWG, 0.250 x 0.032 » (6.3 x 0.8mm)
DNFR14-250B-L
Especificaciones:
| Tipo de terminal de desconexión | Terminal de desconexión hembra en ángulo recto |
| Material de aislamiento | Nylon |
| Tipo de aislamiento | Aislamiento total |
| Tamaño máximo de conductor de cobre (AWG) | N.º 14 |
| Tamaño máximo de cable (AWG) | N.º 14 |
| Tamaño mínimo de cable (AWG) | N.º 16 |
| Longitud de la banda del cable (in) | 9/32 |
| Longitud de la banda del cable (mm) | 7.1 |
| Tamaño de lengüeta (in) | 0,250 x 0,032 |
| Tamaño de lengüeta (mm) | 6,3 x 0,8 |
| Cumple las normas | UL 310, CSA 22.2 N.º 153 |
| Tensión máxima (V) | 600 |
| Material de base | Latón |
| Acabado/recubrimiento | Estañado |
| Código de color | Azul |
| Tipo de tambor | Embudo |
| Grado de inflamabilidad | UL94-HB |
| Temperatura máxima de funcionamiento (°C) | 105 |
| Temperatura máxima de funcionamiento (°F) | 221 |
| Submarca | Pan-Term™ |
| Tamaño máximo de conductor en sistema métrico (mm²) | 2.5 |
| Tamaño mínimo de conductor en sistema métrico (mm²) | 1.5 |
| Diámetro máximo de aislamiento de cable (in) | 0.155 |
| Diámetro máximo de aislamiento de cable (mm) | 3.94 |
| Altura total (in) | 0.2 |
| Altura total (mm) | 5.1 |
| Longitud total (in) | 0.63 |
| Longitud total (mm) | 16 |
| Anchura total (in) | 0.63 |
| Anchura total (mm) | 16 |
| Ángulo de lengüeta | Ángulo recto |
| Tipo de empaque | Botella |
| Tipo de producto | Desconexión |
| Para usar con | CT-300-1 |
| Tensión máxima (kV) | 0.6 |
| Caracts. pza. | • Diseño de ángulo recto para usar en aplicaciones de espacio limitado • La desconexión puede insertarse en el terminal macho y extraerse de él sin usar herramientas, a fin de reducir el costo instalado • Diseño de tambor más largo para usar con herramienta de desconexión estándar Panduit™ • Inflamabilidad UL, UL 94V-2/HB, temperatura máxima de aislamiento 221°F (105°C) • Clasificación UL y CSA hasta 600 V según UL 310 |
